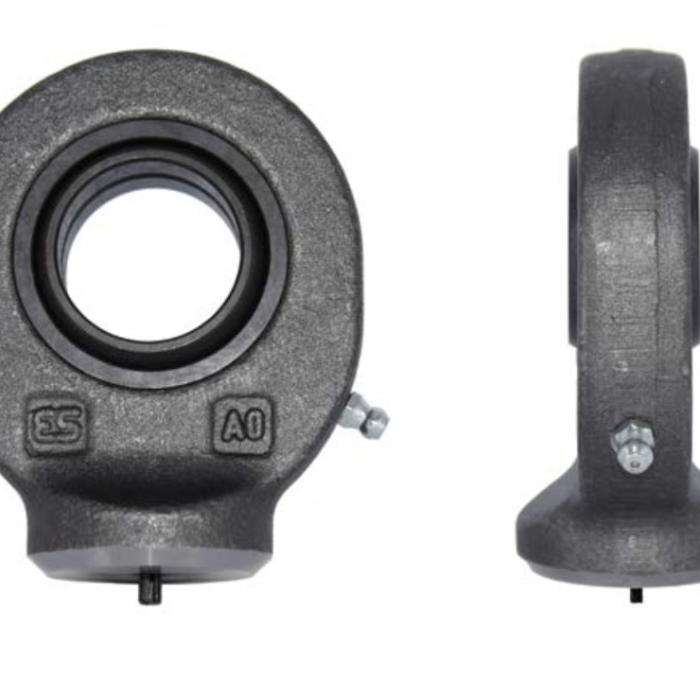

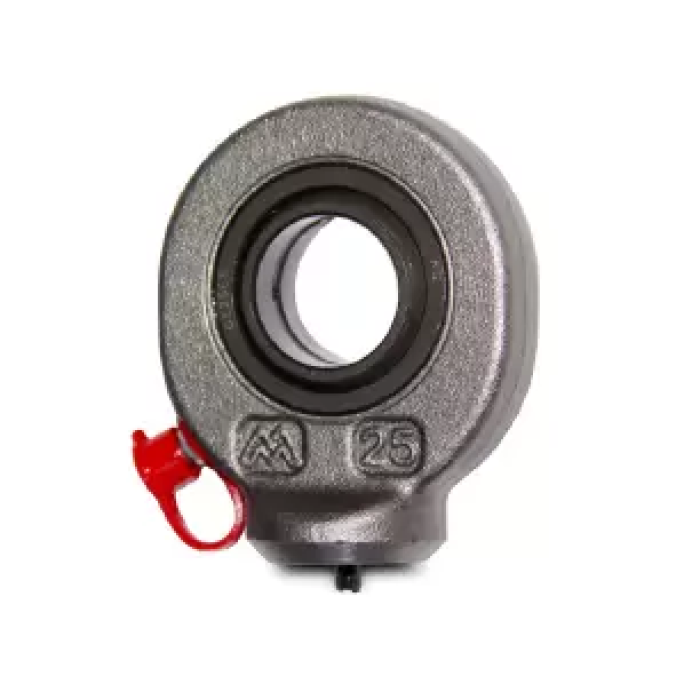

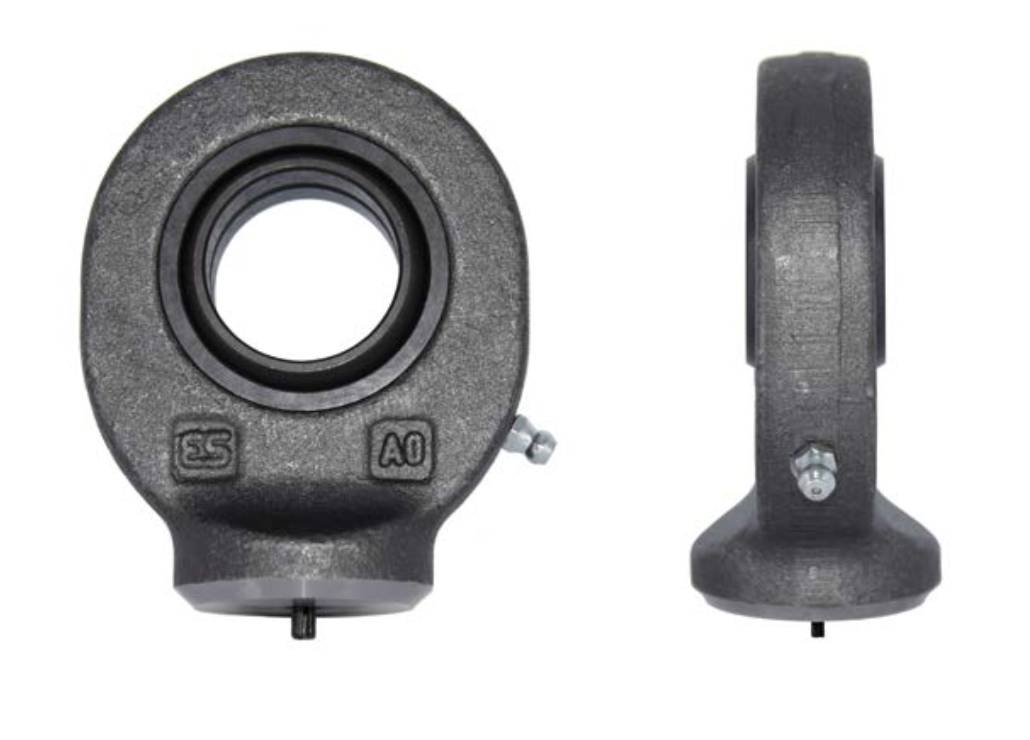

Yuvarlak Tip Kaynaklı Rot Mafsalı Piston Danagözü Mil Bağlantısı Kasıntı Alıcı

Rulmanlı danagöz bağlantılar veya diğer adı ile rot mafsalları hidrolik silindirlerin makineye bağlanması için en temel bağlantı elemanlarıdır. Kaynaklanarak montaj olan kaynaklı tip pasosuz dana gözler genellikle hidrolik silindirin boru kısmına takılmakta olup, farklı uygulamalar için de oldukça uygun hazır bir çözüm sunmaktadır. İşbu rot mafsalı dövme çelikten imaldir. Tam otomatik CNC makinelerde işlenmiştir, kaliteli rulmanlar takılmış ve gerekli test proseslerinden geçmiştir. Tüm SC serilerinde rulman yağlayıcı gresörlük standarttır.

													TOLERANS			YÜK FAKTÖRÜ

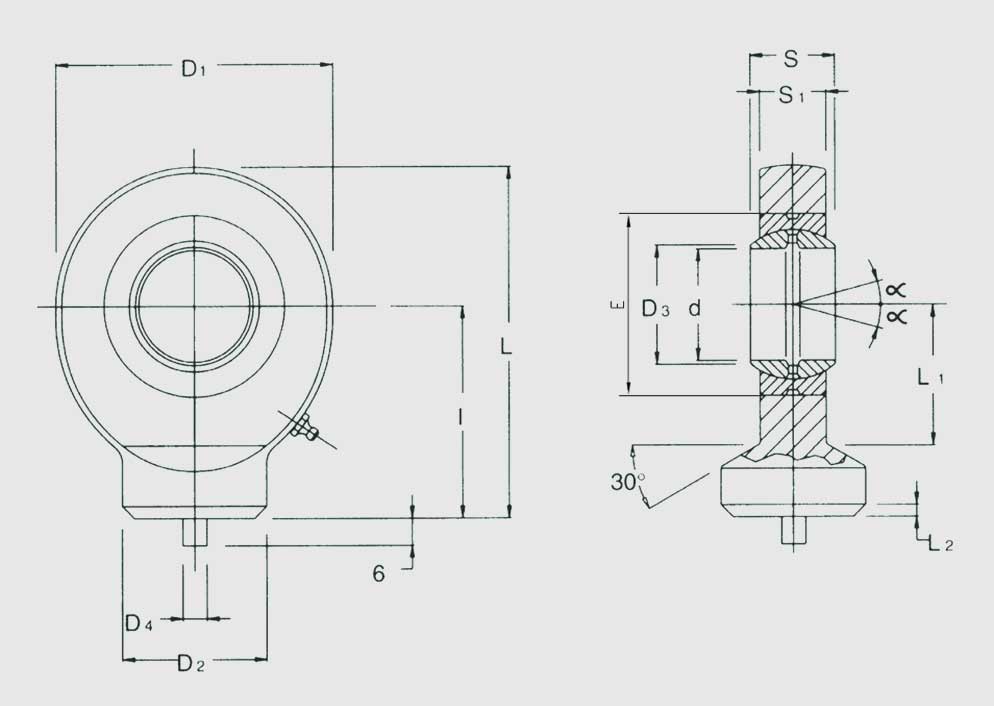

KOD	d	S	I	D1	D2	D4	D3	E	S1	L	L1	L2	d mm	D mm	RADYAL	DİNAMİK	STATİK	SIKMA TORKU	AĞIRLIK
S20C	20	16	38	53	27.5	4	24.1	35	13	64.5	27.5	3	0÷-0.010	0÷-0.12	0.030÷0.082	54	30	9°	0.25
S25C	25	20	45	64	33.5	4	29.3	42	17	77	33	4	0÷-0.010	0÷-0.12	0.037÷0.100	72	48	7°	0.45
S30C	30	22	51	73	40	4	34.2	47	19	87.5	37.5	4	0÷-0.010	0÷-0.12	0.037÷0.100	95	62	6°	0.675
